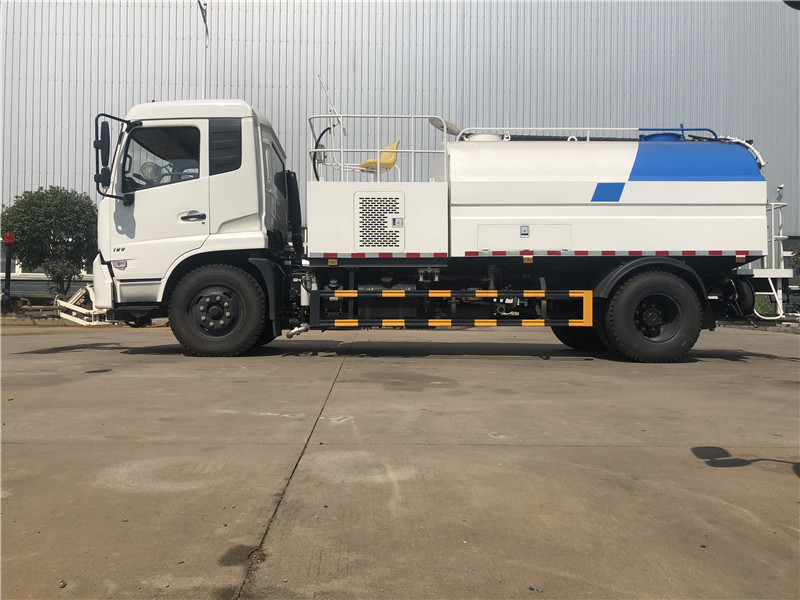

東風天錦路面洗車
國五東風多利卡高壓清洗車


|
汽 車 底 盤 |
底盤型號 |
DFL1160BX1V |
||
|
發動機型號 |
ISB180 50 |
|||
|
發動機額定功率/kW |
132 |
|||
|
輪胎 |
9.00R20 |
|||
|
燃油種類 |
柴油 |
|||
|
副發動 機及傳 動系統 |
副發動機 |
型號 |
江西五十鈴GX493 57KW |
|
|
額定功率 |
57kw/3600/r/min |
|||
|
工作轉速 |
1500~1700 r/min |
|||
|
電磁離合器 |
DLK1-25 |
|||
|
聯軸器 |
TGLA9 |
|||
|
高 壓 水 路 系 統 |
高壓水泵 |
型式 |
柱塞式 |
|
|
型號 |
P51/135-90(PF36)德國品孚 |
|||
|
壓力 |
10MPa |
|||
|
轉速 |
800(900)r/min |
|||
|
水閥 |
型式 |
氣控高壓球閥 |
||
|
壓力 |
10MPa |
|||
|
噴水架噴嘴 |
型式 |
高壓洗滌型 |
||
|
角噴嘴 |
型式 |
高壓洗滌型 |
||
|
噴霧噴嘴 |
型式 |
細微霧化型 |
||
|
水濾 |
型式 |
濾網式 |
||
|
低壓水路系統 |
低壓水泵 |
型式 |
雙級葉輪離心式 |
|
|
型號 |
80QZB(F)-60/90 |
|||
|
揚程 |
90m |
|||
|
轉速 |
1480r/min |
|||
|
水閥 |
氣控球閥 |
|||
|
液壓 系統 |
型式 |
開式、電液控制 |
||
|
主要元件 |
齒輪泵、液壓缸、電磁閥 |
|||
|
系統最高壓力 |
16MPa |
|||
|
液壓油箱容量 |
65L |
|||
|
電氣 系統 |
型式 |
單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 |
||
|
蓄電池 |
6-QW-100MF(底盤)、75D31R(副發) |
|||
車輛主要配置
|
序號 |
項目 |
產品型號 |
備注 |
|
1 |
底盤 |
DFL1160BX1V |
4700,國五排放 |
|
2 |
取力器 |
4205F85E3-010AS |
|
|
3 |
低壓水泵 |
80QZB-60/90 |
杭州威龍泵業 |
|
4 |
低壓水泡 |
GP-50 |
杭州威龍泵業 |
|
5 |
液壓系統 |
多路換向閥 |
|
|
6 |
高壓水泵 |
PF36 |
德國品孚PINFL |
|
7 |
高壓噴嘴 |
|
美國進口 |
|
8 |
氣路系統 |
閥,氣缸 |
以賽亞 |
|
9 |
副發動機 |
GX493 |
江西五十鈴 |
|
10 |
低壓球閥 |
|
中聯 |
|
11 |
高壓球閥 |
|
中聯 |
車輛作業性能
項 目
單位
參 數
備 注
作
業
性
能
噴水架清洗寬度
m
2.5-3.5
噴水桿縮伸
噴水架偏角
(°)
左右各30
工作
速度
低壓灑水
Km/h
Ⅰ檔7:Ⅱ檔14
主發轉速1500r/min
高壓清洗
Km/h
3-15
副發轉速1700r/min
高壓清洗能力
m2/h
25000
車速8km/h
最高清洗水壓力
MPa
10
清洗水流量
L/min
134
噴霧水流量
L/min
134
低壓灑水流量
L/min
600~800
低壓沖洗寬度
m
≥24
灑水寬度
m
≥16
水槍射程
m
38
水罐容積
L
7520
最大容積可達8.9方
行
使
性
能
最高車速(滿載)
km/h
90
最大爬坡角
(°)
12
接近角
制動距離
m
≤10
最小轉彎直徑
m
<16
燃油消耗量
行駛燃油消耗量
L/100km
21.5
高壓清洗作業燃油消耗量
L/h
14
車速8km/h
L/1000M2
5.8
質量
參數
整車整備質量
kg
7960
基本型
最大總質量
kg
16000
結
構
尺
寸
外形尺寸(長×寬×高)
mm
9000×2495×2930
運輸狀況(基本型)
軸距
mm
4700
輪距
前輪
mm
1880
后輪
mm
1860
接近角
(°)
10
噴水架提升
離去角
(°)
11
